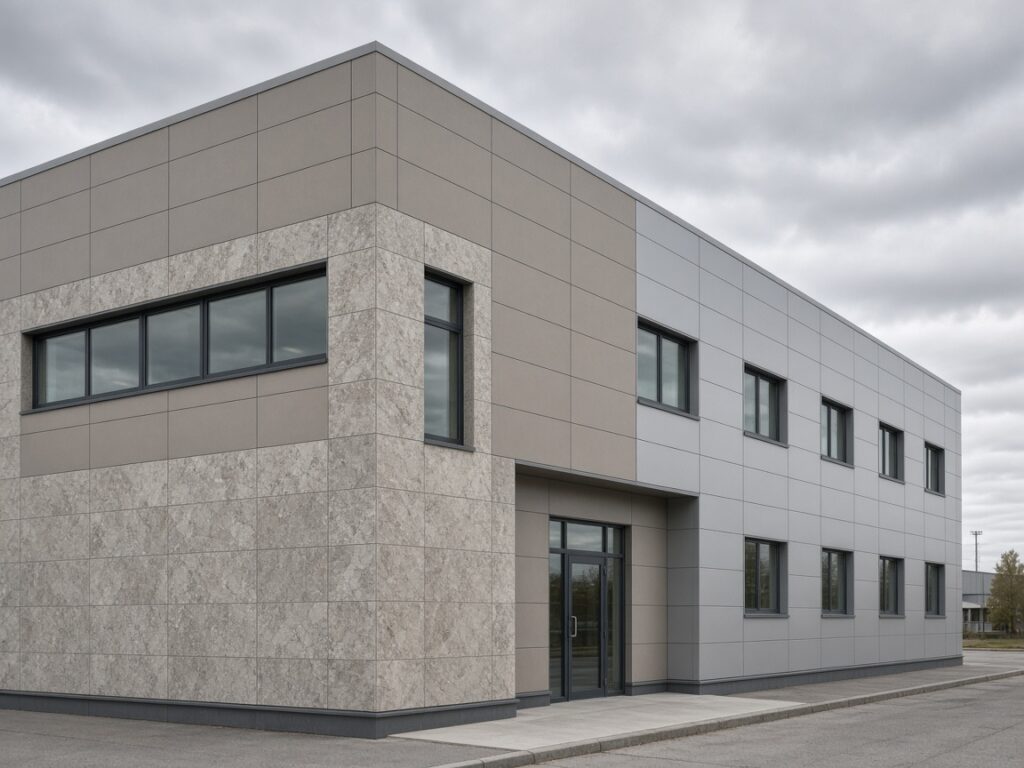

Типовые узлы вентилируемого фасада: примыкания, оконные и дверные проёмы
Введение
Вентилируемые фасады в Казани всё чаще выбирают для жилых, общественных, коммерческих и промышленных объектов: система с воздушным зазором помогает решать задачи энергоэффективности, ремонтопригодности и архитектурной выразительности. Но надёжность навесного фасада определяется не только облицовкой и кронштейнами, а прежде всего типовыми узлами — примыканиями, оконными и дверными проёмами, парапетами, цоколями и углами. Именно там возникают мостики холода, протечки, коррозия крепежа и деформации. Для проектных бюро, девелоперов, генподрядчиков, монтажных организаций и частных заказчиков качественная деталировка узлов — это способ снизить эксплуатационные риски и избежать переделок. С ассортиментом и инженерными возможностями производителя фасадной системы «СОЮЗ» в Казани можно ознакомиться на главной странице.
В статье разберём типовые узлы вентилируемого фасада, требования нормативов, особенности проектирования для казанских объектов и практический алгоритм проверки решений. Материал будет полезен архитекторам, проектировщикам, менеджерам по снабжению и монтажным организациям, которым важно не просто подобрать фасадную систему, а обеспечить её корректную работу в климате Республики Татарстан.
Почему узлы определяют надёжность вентилируемого фасада
Фасадная система с вентилируемым зазором работает как многослойная конструкция: несущая стена, утеплитель, гидро-ветрозащита, воздушный зазор, подсистема и облицовка. Воздух в зазоре удаляет влагу, но при ошибках в примыканиях он же может приносить снег и пыль, создавать локальные зоны повышенного давления и ускорять коррозию. Навесные фасады особенно чувствительны к узлам в местах перепада высот, вокруг проёмов и на границах с кровлей или соседними материалами.
В климате Казани конструкция испытывает значительные температурные деформации, ветровые нагрузки и воздействие влаги. Поэтому узлы должны быть не «нарисованы по месту», а рассчитаны и проверены в проекте. Базовое устройство системы подробно разобрано в материале устройство вентилируемого фасада: состав пирога и элементы подсистемы, а особенности нашей подконструкции — на странице система НВФ «СОЮЗ»: конструктив, кронштейны, направляющие.
Нормативные ориентиры и исходные данные для Казани
Проектирование вентилируемых фасадов ведётся с учётом СП 522.1325800 — документа, который задаёт требования к фасадным системам с вентилируемым воздушным зазором, включая узлы, крепления и противопожарные аспекты. Климатические параметры для Казани принимаются по СП 131.13330, нагрузки — по СП 20.13330, теплотехника — по СП 50.13330. Для алюминиевых профилей действует ГОСТ 22233, а защитные покрытия металлических элементов должны соответствовать ГОСТ 58154.
Для узлов важны не только расчётные температуры, но и ветровое давление, снеговые нагрузки на парапеты и отливы, а также агрессивность среды. В городских условиях Казани на долговечность влияют зимняя обработка дорог, промышленные выбросы и частая смена температур через ноль. Поэтому крепёж, кляммеры и кронштейны нельзя выбирать только по цене: коррозионная стойкость и совместимость материалов закладываются на этапе проекта. Разработка проекта фасада с узлами и спецификацией доступна на странице проектирование вентилируемого фасада.
Типовые узлы примыканий
Примыкания — это места, где фасадная система контактирует с другими элементами здания. Здесь особенно важны непрерывность гидроизоляции, вентиляция зазора, компенсация деформаций и защита от попадания влаги. Ниже — ключевые узлы, которые стоит проверять в каждом проекте для объектов в Казани и Республике Татарстан.
Цоколь и примыкание к отмостке
Цокольный узел должен исключать капиллярный подсос влаги и обеспечивать отвод воды от облицовки. Нижняя часть системы защищается стартовой планкой, гидроизоляцией и герметизацией, но при этом нельзя полностью перекрывать воздушный зазор. Если узел сделать «глухим», влага будет накапливаться в утеплителе и под облицовкой. Для тяжёлых материалов — керамогранита, натурального камня, фиброцемента — дополнительно проверяют несущую способность нижних рядов и креплений. Примеры облицовки из керамогранита приведены на странице фасадная система из керамогранита.
Парапет, кровля и межэтажные пояса
На парапете фасадная система должна иметь защиту от атмосферных осадков и сохранять вентиляцию зазора. Верхний узел обычно включает парапетную планку, гидроизоляцию, компенсационный зазор и защитную решётку от птиц. Межэтажные пояса и декоративные элементы не должны создавать «карманы» для снега и воды. В проекте проверяют крепление к несущему основанию, а не к хрупким или недостаточно прочным слоям. Для сложных фасадов с объёмными элементами важна совместная работа подсистемы и архитектурных накладок — подробнее на странице объемные фасады.
Углы, деформационные швы и переходы к другим материалам
Угловые узлы испытывают повышенные ветровые нагрузки и требуют усиленного крепления. Здесь применяются угловые кляммеры, ответные элементы и компенсационные зазоры. Деформационные швы между зданиями или блоками нельзя жёстко «зашивать» облицовкой: подвижность конструкций должна быть учтена. Переход от вентилируемого фасада к штукатурке, витражу или сэндвич-панелям выполняется с герметизацией и разделительными элементами. Для угловых зон подходят, например, кляммеры угловые КЛУ из нержавеющей стали.
| Типовой узел | Ключевой риск | Что проверять в проекте |
|---|---|---|
| Цоколь | Подсос влаги, загнивание утеплителя, коррозия низа подсистемы | Гидроизоляция, стартовая планка, сохранение вентиляции, защита от брызг |
| Парапет | Занос снега, протечки, отрыв верхних элементов | Крепление, наклон отлива, компенсационные зазоры, защитная решётка |
| Оконный верх | Протечки над проёмом, намокание утеплителя | Козырёк, герметизация, разгрузка облицовки, вентиляционный зазор |
| Оконный низ | Застой воды, повреждение отлива, промерзание | Уклон отлива, капельник, гидроизоляция, крепление к несущему слою |
| Боковой откос | Продувание, косые трещины, загрязнение зазора | Откосная планка, уплотнение, компенсация деформаций |
| Угол здания | Повышенная ветровая нагрузка, деформация облицовки | Усиление подсистемы, угловые кляммеры, зазоры |
Оконные и дверные проёмы: где начинаются протечки
Проёмы — наиболее уязвимые зоны навесных фасадов. Ошибка в верхнем узле окна приводит к намоканию утеплителя, а неверный нижний узел — к застою воды и разрушению отлива. Для проектировщика важно увязать оконный блок, подоконник, откосы, отлив и фасадную подсистему в единую схему. В Казани с её ветрами и снеговыми нагрузками особенно опасны узлы, где вода может попасть за облицовку при косом дожде или таянии снега.
Верхний узел окна
Над проёмом обычно предусматривают козырёк или откосную планку с герметизацией и разгрузкой облицовки. Важно, чтобы вода отводилась наружу, а не за подсистему. Герметик не должен заменять конструктивную защиту: он лишь дополняет гидроизоляцию. Крепление козырька выполняют к несущему основанию или усиленным элементам подсистемы. Для облицовки из алюминиевых композитных панелей и металлокассет узел дополнительно проверяют на температурные деформации — см. фасадная система из алюминиевых композитных панелей.
Нижний узел, отлив и откос
Нижний узел окна должен иметь уклон отлива не менее предусмотренного проектом, капельник и герметизацию примыкания к оконной раме. Нельзя крепить отлив только к облицовке: нагрузка и ветровое давление должны передаваться на надёжное основание. Под отливом часто требуется дополнительная гидроизоляция и защита от попадания воды в воздушный зазор. Для фиброцементных панелей и HPL-панелей важна аккуратная разделка кромок и защита от влаги — подробнее на страницах фасадная система из фиброцемента и фасадная система из HPL-панелей.
Боковые откосы и дверные группы
Боковые откосы окон и дверей должны обеспечивать герметичность, но не блокировать вентиляцию зазора. Для дверных групп учитывают повышенные механические нагрузки, пороговые узлы и защиту от влаги при эксплуатации. В общественных зданиях Казани, где интенсивность движения высокая, дверные примыкания особенно важно проектировать с запасом по прочности. Пример качественно проработанных фасадных решений — Национальная библиотека Республики Татарстан с облицовкой из натурального камня.
Материалы и комплектующие: что нельзя заменять «аналогом»
Узлы работают только в связке с корректными комплектующими. Кляммеры, профили, кронштейны, уплотнители и крепёж должны быть совместимы по материалу и расчётной нагрузке. Для ответственных объектов применяют нержавеющую сталь или оцинкованную сталь с покрытием, соответствующим ГОСТ 58154. Нельзя смешивать алюминий и сталь без защиты от электрохимической коррозии. Комплектующие вентилируемого фасада и элементы системы представлены в разделе комплектующие фасадной системы.
Для рядового крепления керамогранита и других плитных материалов применяются проверенные кляммеры, например кляммер рядовой КЛ 1,2 мм из нержавеющей стали. Но конкретный тип крепления выбирается по расчёту: толщина облицовки, ветровой район, высота здания и шаг кронштейнов влияют на несущую способность. Общие принципы проектирования фасадных систем с воздушным зазором собраны на странице фасадная система с вентилируемым зазором.
Типичные ошибки
- Герметизация нижней части фасада «наглухо» — воздушный зазор перестаёт вентилироваться.
- Крепление отливов и козырьков к облицовке вместо несущего основания или усиленной подсистемы.
- Отсутствие компенсационных зазоров на парапетах, углах и в местах примыкания к другим материалам.
- Применение крепежа без расчёта коррозионной стойкости для условий Казани.
- Неверный уклон отлива или отсутствие капельника — вода попадает под облицовку.
- Установка оконных откосов без учёта вентиляции и гидроизоляции зазора.
- Замена проектных кляммеров и кронштейнов «аналогами» без подтверждения нагрузочной способности.
Пошаговый алгоритм проектирования и монтажа узлов
- Собрать исходные данные: климатический район Казани по СП 131.13330, нагрузки по СП 20.13330, тип основания, высотность, облицовка.
- Определить состав фасадной системы: утеплитель, гидро-ветрозащита, воздушный зазор, подсистема, облицовка.
- Выполнить теплотехнический расчёт по СП 50.13330 и проверить узлы на промерзание и конденсацию.
- Разработать деталировку примыканий: цоколь, парапет, окна, двери, углы, деформационные швы.
- Проверить крепления и кляммеры расчётом, учесть ветровые и снеговые нагрузки, коррозионную защиту.
- Согласовать узлы с оконными, кровельными и вентилируемыми системами до начала монтажа.
- При монтаже контролировать геометрию, зазоры, герметизацию, крепление отливов и сохранение вентиляции.
FAQ
Нужен ли проект на типовые узлы, если фасадная система уже сертифицирована?
Сертификат системы не заменяет проект для конкретного объекта. Узлы зависят от основания, высоты, облицовки, климатических нагрузок и архитектурных решений. Для Казани расчётные параметры и примыкания к окнам, кровле и цоколю должны быть выполнены индивидуально.
Можно ли герметизировать весь периметр облицовки?
Нет. Полная герметизация нарушает вентиляцию зазора и может привести к накоплению влаги. Герметик применяется в сочетании с конструктивной гидроизоляцией и компенсационными зазорами.
Что важнее для узла окна: герметик или отлив?
Оба элемента важны, но отлив и гидроизоляция обеспечивают основной отвод воды. Герметик лишь уплотняет примыкания и не должен работать как единственная защита от протечек.
Вывод
Типовые узлы — это инженерный каркас надёжности вентилируемого фасада. Корректно запроектированные примыкания, оконные и дверные проёмы, парапеты и углы снижают риск протечек, промерзания и коррозии, а значит — уменьшают стоимость владения зданием. Для объектов в Казани важно учитывать климатические нагрузки, требования СП 522.1325800, СП 131.13330, СП 20.13330, СП 50.13330, ГОСТ 22233 и ГОСТ 58154. Если вам нужно проверить узлы, подобрать комплектующие или рассчитать стоимость системы, воспользуйтесь калькулятором вентилируемого фасада и обратитесь к инженерам «СОЮЗ». Вентилируемые фасады, спроектированные с проработкой каждого узла, служат дольше и сохраняют архитектурный облик здания без дорогостоящих ремонтов.
